فایل اتوکد DWG دیتیل های سازه بتنی همراه با دیواربرشی و دال یوبوت
فایل اتوکد دیتیل سازه و نقشه های اجرایی ساختمان تجاری-مسکونی بتنی 6 طبقه با دیواربرشی و سقف یوبوت
اینروزها طرح و اجرای ساختمانهای بتنی همراه با دیوار برشی و دال یوبوت بسیار رایج شده است. فایلی که در پیش روی شماست دیتیل های اجرایی یک ساختمان بتنی 6 طبقه است با کاربری تجاری - مسکونی ، که شامل تمامی نقشه های سازه می شود. دیتیل های سقف یوبوت و دیوارهای برشی از ویژگی های این فایل مفید است. در ادامه میتوانید توضیحات بیشتری درباره این فایل مطالعه کنید.
محصولات مرتبط
فایل اتوکد DWG معماری ساختمان بتنی 6 طبقه + پیلوت + 2 زیرزمین / ویژه بازار کار
215,000 145,000 تومان
فایل اتوکد DWG فاز 2 معماری ساختمان 6 طبقه بتنی با کلیه جزئیات و دیتیل ها / ویژه بازار کار
497,000 347,000 تومان
فایل اتوکد DWG پلان ساختمان 6 طبقه بتنی/ ساده و کاربردی برای استفاده مهندسین تازه کار/ ویژه بازار کار
168,000 98,000 تومان

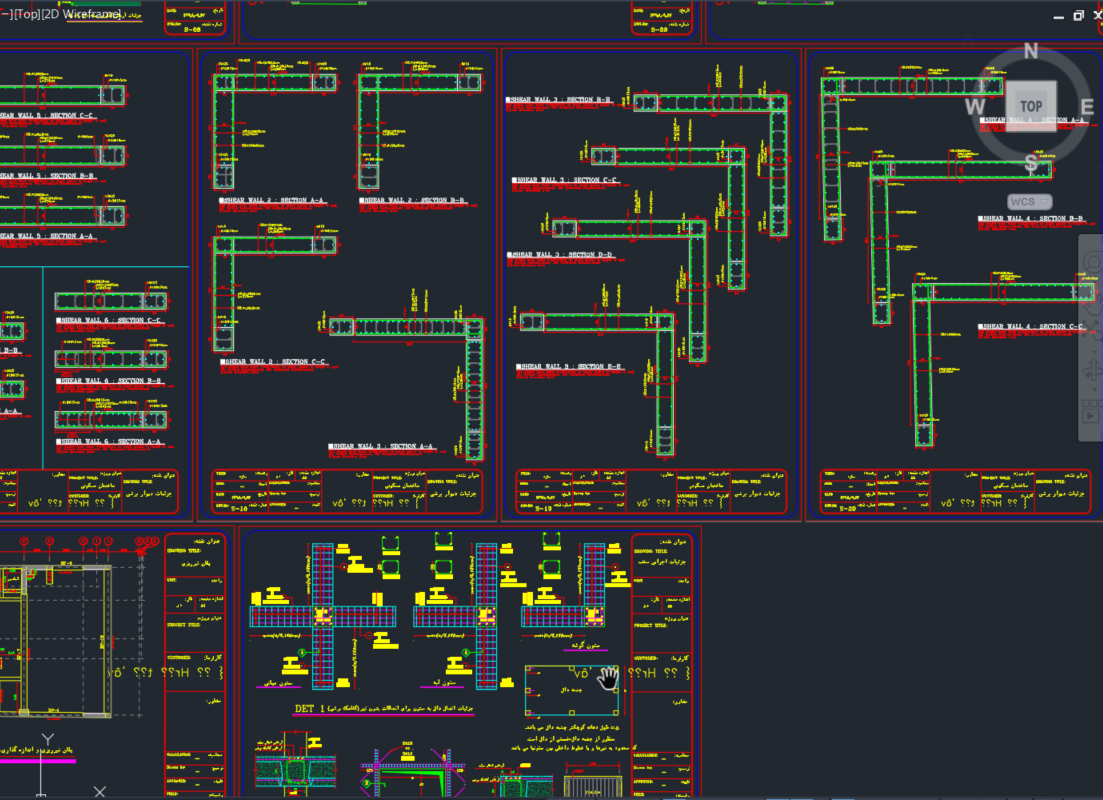

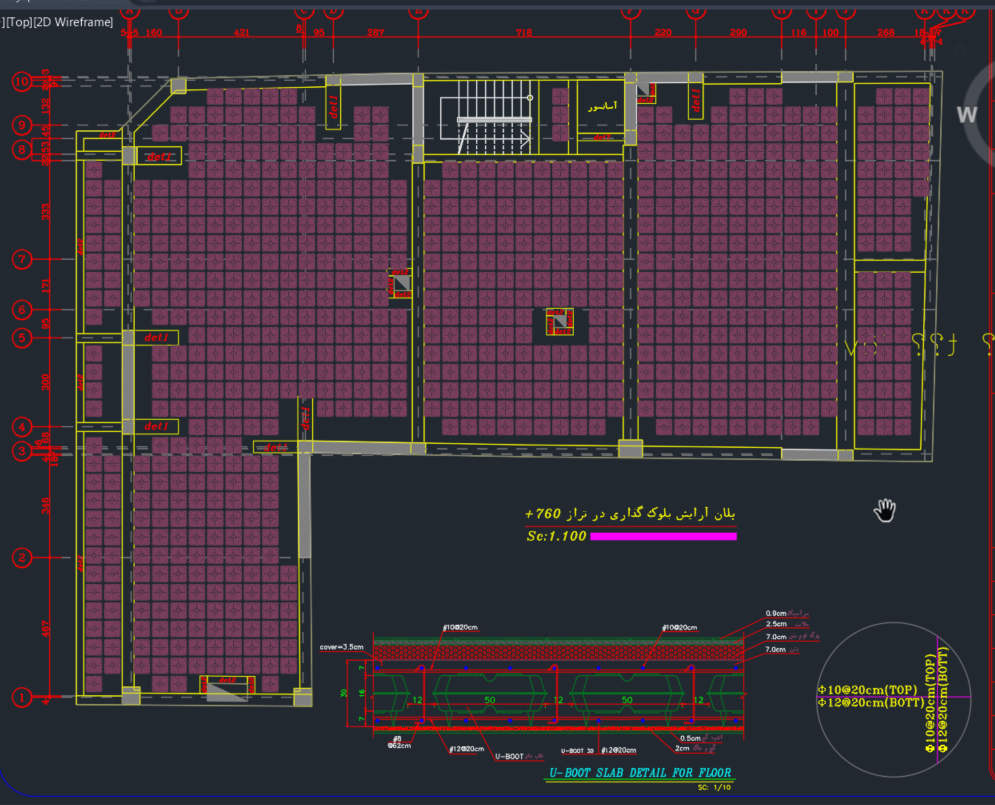

این فایل حاوی نقشه ها و دیتیل های سازه است. دیتیل های سازه یک ساختمان بتنی که دارای دیوارهای برشی و سقف دال یوبوت می باشد. از ویژگی های این فایل وجود دیتیل و نقشه های سازه دیوارهای برشی است که دارای مقاطع ال شکل و دمبلی هستند. همچنین وجود دیتیل و نقشه های سقف دال یوبوت نیز میتواند برای اکثر مهندسین محاسب سازه مفید و کاربردی باشد. پلان آرایش بلوک گذاری سقف یوبوت نیز از نقشه هایی است که میتواند بار آموزشی بسیاری برای مهندسین سازه و همچنین دانشجویان داشته باشد.

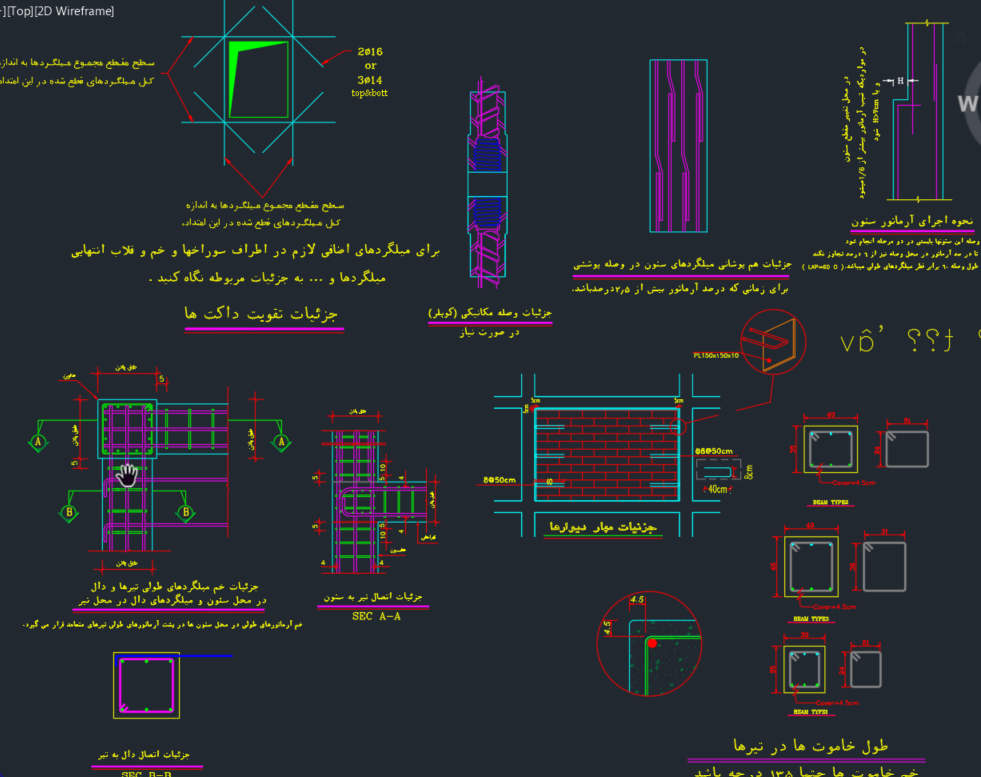

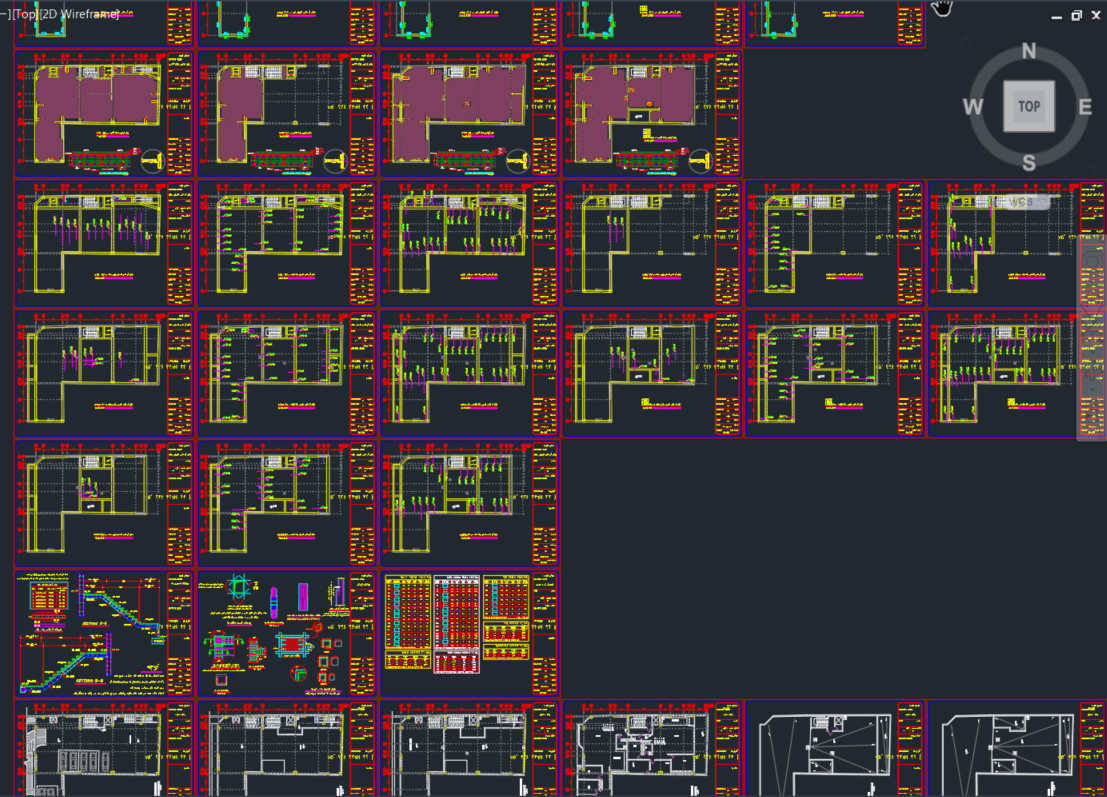

در این فایل جزئیات دیگری در خصوص المانهایی مانند چاله آسانسور، پلان های آرماتورگذاری فونداسیون و همچنین پلان تیرریزی در طبقات مختلف ، مقاطع تیرها و ستونها ، پلان آرماتورهای تقویتی تیرها و سقف های دال یوبوت و غیره نیز آورده شده است. جزئیات خم میلگردهای طولی تیرها و دال ها در محل ستونها و میلگردهای دال در محل تیرها ، جزئیات اتصال تیر به ستون ، جزئیات تقویت داکت ها و وصله مکانیکی (کوپلرها) ، جزئیات همپوشانی میلگردهای ستون در وصله های پوششی و نحوه اجرای آرماتور ستونها ، جزئیات مهار دیوارها و همچنین جزئیات آرماتوربندی پله و مقاطع A-A و B-B راه پله و غیره نیز از محتویات این فایل هستند. علاوه بر دیتیل های سازه در این فایل، پلانهای معماری در ترازهای مختلف نیز درج شده است تا بتوانید درک درستی از ساختمان داشته باشید.
فایل دیتیل های سازه و نقشه های اجرایی علاوه بر بار آموزشی که دارد میتواند برای مهندسین سازه و اپراتورها و تکنسین های نقشه کشی نیز مفید باشد. بطوریکه میتوان بسیاری از دیتیل ها را تنها با ویرایش اندکی مجدداً در دیگر نقشه ها بکار برد. پس برای تهیه و دانلود این فایل تنها کافیست که آنرا به سبد خریدتان اضافه کرده و در ادامه مراحل خرید را ادامه دهید تا در نهایت سفارشتان تکمیل شود.سپس میتوانید از پنل کاربری خود فایل مورد نظر را دانلود نمائید. برای راهنمایی در خصوص نحوه خرید و سفارش ، به منوی راهنما مراجعه کرده و یا در همینجا کلیک کنید.
